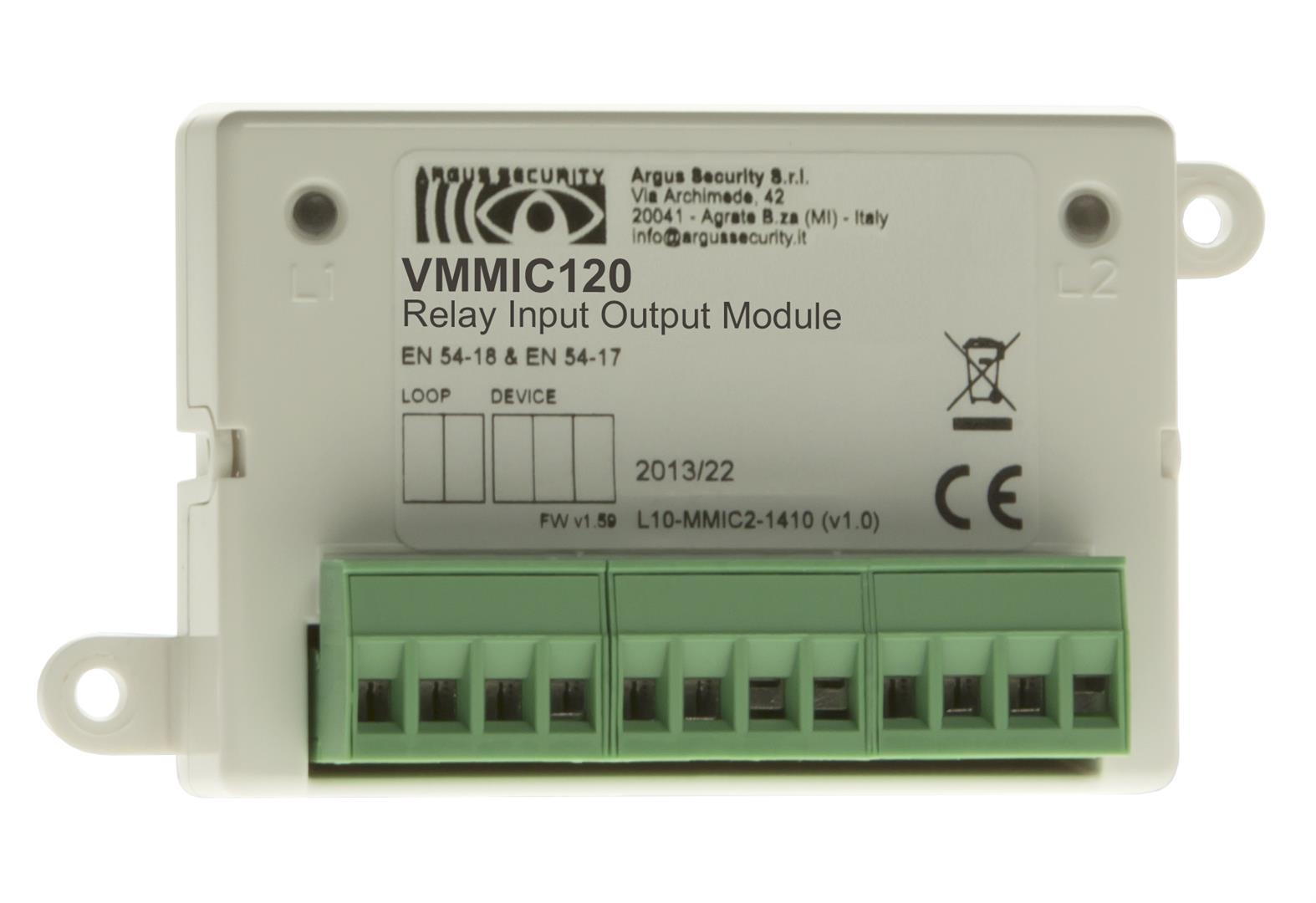

VMMIC120
Prvek vstupně/výstupní, 1xIN,1xOUT (Relé)
VMMIC120 je kompaktní inteligentní vstupně-výstupní modul s možností monitorování jednoho vstupního obvodu a ovládání jednoho přepínacího výstupu pomocí beznapěťových reléových kontaktů. Je navržen pro použití v systémech požární signalizace, a to jak v malých, tak rozsáhlých instalacích.
Popis
Klíčové vlastnosti
Technické parametry
Dokumenty a certifikáty
VMMIC120 je kompaktní inteligentní vstupně-výstupní modul s možností monitorování jednoho vstupního obvodu a ovládání jednoho přepínacího výstupu pomocí beznapěťových reléových kontaktů. Je navržen pro použití v systémech požární signalizace, a to jak v malých, tak rozsáhlých instalacích.
Díky malým rozměrům lze zařízení snadno integrovat do jiných přístrojů a rozváděčových prvků.
VMMIC120 je vhodný pro sledování stavu externího zařízení (např. tlakový spínač, kontakt dveří, kontrola napájení), spínání pomocných obvodů – např. ventilace, požární klapky, signalizace, instalaci do omezených prostor díky svému mini provedení a rozšíření funkcí adresovatelných systémů EPS o logiku vstup-výstup.
- Certifikace dle ČSN EN 54-17 (izolátor zkratu) a ČSN EN 54-18 (vstupně-výstupní zařízení)
- Integrovaný izolátor zkratu – ochrana a zachování funkce smyčky při poruše
- Napájení ze smyčky, nízká spotřeba energie
- Možnost současného: monitorování jednoho vstupu, ovládání jednoho výstupního relé (beznapěťové přepínací kontakty)
- Kompaktní provedení – vhodné pro montáž do jiných zařízení
- Rychlé připojení kabeláže pomocí zásuvných konektorů
- Dvoubarevná LED signalizující provozní stav
- Odolné tělo – široký rozsah provozních teplot
- Záruka 5 let
| Technické parametry | |
|---|---|
| Napájecí napětí smyčky | 15–40 VDC |
| Pohotovostní proud | 250 μA při 24 VDC |
| Proud v alarmovém stavu | 6–12 mA při 24 VDC (v závislosti na počtu |
| Spínací kapacita relé | 2 A při 30 VDC |
| Rozměry (š × v × h) | aktivních LED) |
| Hmotnost zařízení | 160 g |
| Provozní teplota | -10 °C až +55 °C |
| Maximální relativní vlhkost | 95 % RH (nekondenzující) |
